cad如何填充
cad如何填充?

演示机型:华为MateBook X系统版本:win10APP版本:CAD2014 【cad如何填充】1、打开软件CAD简单的绘制几个图形,演示绘制的是矩形块 。

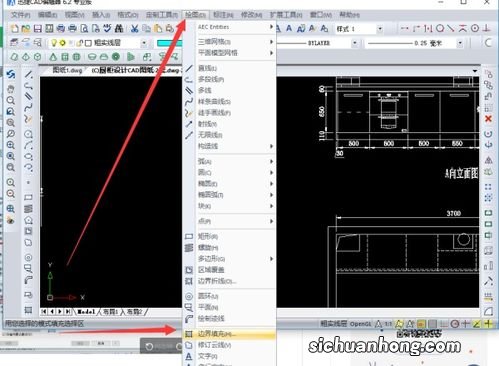

2、点击上方的绘图工具在下拉菜单里选择填充 , 也可以在左边直接选择 。
3、点击填充之后会弹出填充对话框,可以看到图案填充的样式 。
4、点击图案后面的小点方块会弹出一个对话框,有许多样式可以进行挑选 。
5、这里选择一种样式的图片,然后比例选择0.5 点击拾取点,在矩形的中间点击一下,空格确认,点击确定即可填充上 。
6、还可以调整的它的密度,比例越大中间的空隙也就越大,填充下一个对比看看后面这个填的是1.75 。

浩辰CAD中填充图形的操作步骤:
1、在浩辰CAD中打开图纸后 , 命令行输入CAD填充快捷键命令:HATCH,按回车键确认 。
2、执行命令后即可进入【图案填充和渐变色】对话框,在其中设置填充的类型、图案和颜色等,设置完成后选择添加边界方式 。
3、浩辰CAD软件中边界添加方式有两种,分别为拾取点和选择对象 。
(1)拾取内部点
(2)选择对象
4、选取好要填充的图形后,双击回车键或空格键即可完成填充 。
###其它资料参考###cad添加自定义填充图案方法:
1、在网上下载一个填充图案,格式是pat,里面有很多填充的图案,保存到一个你容易找的位置 。
2、打开CAD软件 , 输入快捷键OP,空格弹出选项卡,选项卡里面有很多选项,选择文件选项 。
3、点开第一项“支持文件搜索路径”的加号会变为减号,可以看到里面有很多搜索路径 。
4、点击右侧的“浏览”按钮 。找到填充图案文件保存的位置,点击“确定”按钮 。
5、输入填充的快捷键H,空格,弹出填充选项卡 。
6、点击图案后面的带三个点的按钮,点击“自定义”选项 。可以看到加载好的填充图案,这就算是大功告成了 。
CAD(ComputerAidedDesign),即计算机辅助设计,是指运用计算机软件制作并模拟实物设计,展现新开发商品的外型、结构、彩色、质感等特色的技术 。
