细实线的一般用途是什么
细实线的一般用途是：表示过渡线、尺寸线、尺寸界线、指引线、和基准线、剖面线重合断面的轮廓线等 。细实线 ， 是工程制图中常用线型之一，区别于粗实线 。
细实线相关简介
根据国标GB/T4457.4-2002的规定 ， 在同一图样中，同类图线的宽度应一致，在机械制图国家标准中 ， 多采用两种线 ， 即粗线和细线 。
在机械制图中 ， 粗实线与细实线互相配合 。细实线的宽度为细线d/2，为粗实线的一半 。建筑图样中 ， 细实线的宽度一般为粗实线的1/4 。
细实线之过渡线：当零件的表面因圆角过渡而使两曲面立体表面产生的相贯线比较模糊时，称之为过渡线 。绘制时，过渡两端要和轮廓线明显脱开 。
以上就是细实线的一般用途是什么的内容，下面小编又整理了网友对细实线的一般用途是什么相关的问题解答，希望可以帮到你 。
细点画线的用途?粗实线用做轮廓线 , 细实线用做标注线, 剖面线 虚线用做隐藏线 , 点划线用做中心线 , 双点化线通常表达位移位置 ,波浪线可用做剖切界限 。实线分为粗实 。粗 。
粗点画线的主要用途?粗实线用做轮廓线 , 细实线用做标注线, 剖面线 虚线用做隐藏线 , 点划线用做中心线 , 双点化线通常表达位移位置 ,波浪线可用做剖切界限 。实线分为粗实线和 。
cad机械制图各种线的用途及颜色?线型的具体作用关系到你机械制图的知识 。不同的线型用途不一样 。如: 粗实线用来画可见轮廓线 细实线用来画剖面线、尺寸线和尺寸界线 点划线用来画中心线 双 。
图纸上的粗实线、细实线、虚线各代表什么?粗实线:一般表示物体外表一切可见的轮廓线 。虚线:一般表示物体被遮挡的轮廓线 。细实线:一般表示物体的尺寸线、尺寸界限、 引线和剖面线 。图线 : 1、基本 。
道路粗实线表示什么?道路大多用粗细不均的实线表示,粗的可能表示道路的重要与人流、货流或道路质量的情况 。细的则比较次要,人流、货流可能较少,道路质量可能不如粗的 。少数道路 。

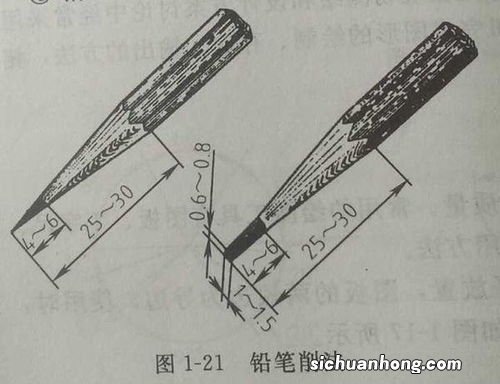

工程图学(手绘图)中，各种铅笔(2B，HB，H)的用途是什么?工程图学(手绘图)中,2B用来加粗(最后加粗用),HB用来写字、中粗线,H或2H用来画底稿、细实线、点画线以及双点画线等 。工程图学就是一门以图形为研究对 。工程 。
什么是短粗实线?1、粗实线:可见轮廓线 2、细实线:尺寸线、尺寸界线、通用剖面线、引出线、重合断面的轮廓、过渡线 3、虚线:表示不可见轮廓线 粗实线用做轮廓线,细实线用做标 。
CAD线条类型及用法?CAD系统自带线条类型就有很多种,可以调用线条属性面板来调整,具体用法步骤如下: 第一步,新建CAD空白文档,新绘制一条直线; 第二步,选择线条属性面板,在属 。C 。

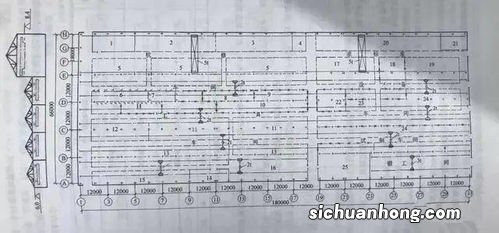

钢筋图纸上的实线和虚线代表什么?虚线是梁边线,外圈的实线是挑檐线,靠近轴线的实线是板的外边线,中间的实线是板的钢筋,小方块是柱子线 。粗实线:一般表示物体外表一切可见的轮廓线 。虚线: 。
